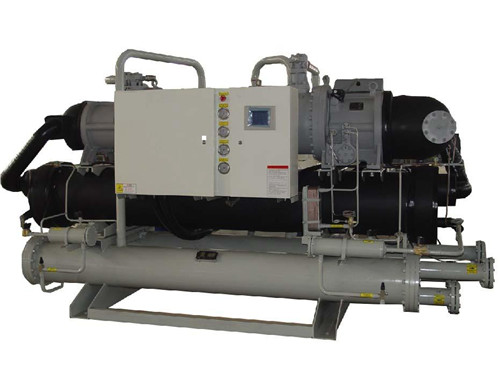

水（地）源热泵机组

一、水（地）源热泵机组概述

• 1、瀚信德水源热泵螺杆机组，地源热泵机组是一种利用地下水或地热作为冷热源来制取冷水和热水的机组。
• 2、由于地下水温度相对稳定，冬暖夏凉，在冬季，机组将地下水中的热量提取出来，制取热水，供建筑物空调采暖及其他用途。
• 3、在夏季，机组将室内的热量提取出来，释放到地下水中，达到夏季空调制冷的目的。
• 4、瀚信德水源热泵螺杆热水机组允许利用的冷热源不限于地下水，也可以使用温度合适的地表水、土壤、生活废水、工业废水及各种余热排水。

1、高效节能、一机多用

• 1.1机组既能制取冷热水，供办公楼宇、医院、商场等舒适性空调场所制冷采暖用，也可提供50℃以上的热水，满足建筑物生活用热水的需要。
• 1.2、水源热泵机组，地源热泵机组环保节能。
• 1.3、 机组供热进不需要锅炉，避免了锅炉燃烧过程中产生的排烟污染；
• 1.4、机组制冷时不需要冷却塔，避免了冷却塔的噪音污染以及霉菌滋生；
• 1.5、采用大温差水流量设计，节约 地下水用量，同时节省水泵能耗。
• 1.6、相比环境空气，地下水源的温度随季节变化小，采用地下水源作为机组的冷热源，夏季制冷时，能降低机组冷凝温度；
• 1.7、冬季供热 时，能提高机组蒸发温度，从而有效提高机组的能效比；
• 1.8机组供热时，提供1KW电能，能得到4KW以上的热能，能源利用效率是电采暖方式的4倍。

1、精确的流量控制

• 1.1、水（地）源热泵螺杆机组采用电子膨胀阀和优化控制逻辑，根据运行工况的不同，自动计算最佳控制目标值，利用电子膨胀阀灵敏快速的调节特性精确的进行流量调节，任何时候都能保证机组的运行效率最佳。

2、宽广的应用范围

• 2.1、水（地）源热泵螺杆机组由于采用了电子控制的节流调节机构，具有全范围调节和反应迅速的特点，能有效适应机组宽范围的工况变化。
• 2.2、同进采用先进的模糊控制算法，使机组的运行工况逐步贴近应用极限，最大限度的扩展了机组的适用范围，机组适用的水源温度范围为8～35℃，机组最高出水温度可达55℃。

3、独有多系统负荷分配特性

• 3.1、水（地）源热泵螺杆机组在空调制冷系统的实际运行中，当压缩机处于某一部分负荷时，整机能效比最高。
• 3.2、而大多数的实际使用中，空调负荷均小于机组的总容量，因此在多机头机组中，有效 的分配制冷负荷，使得机组的各压缩机一直运行在最佳效率点，对于用户是非常有意义的。
• 3.3、瀚信德系列螺杆式水地源热泵机组利用负荷综合调度算法，使得负荷在各压 缩机间均衡分配，避免了一般多机头系统中，卸载时，有的压缩机低负荷运行，有的还在满负荷运行的情况，较大的提升了部分负荷能效比。

1、专用于热泵设计的压缩机

• 1.1、由于机组要求既能制冷又能制热，采用了专用于热泵设计的压缩机，从基本配置和系统热力循环的压缩过程均进行了专门的设计，使得机组在制冷和制热工况下均能可靠运转，同时保证了压缩机的高效率。

2、可靠的回油设计

• 2.1、为了充分保证回油可靠，专门采用了高效于式壳管蒸发器，制冷剂在换热管内流动，由于润滑油会混合在制冷剂中，随着制冷剂在换热管内的流动，混合在制冷剂中 的润滑油会随着制冷剂完全被带入压缩机，彻底避免了蒸发器积油，使得回油非常可靠；同时换热管内壁附着少量的润滑油，能优化换热条件，提高了换热效率。

3、严格实验检测

• 3.1每台机组均经过严格的实验测试，在满足GB/T19409-2003《水源热泵机组》测试要求的基础上，增加各种恶劣工况的测试如：超高温制热运行、低水温频繁启动运行等多项严格试验，确保出厂的每台机组有极高的可靠性。

4、多重保护

• 4.1、机组安全设置多重保护，机组高压设置高压卸载、高压保护停机、安全阀泄压三级保护，确保机组在安全压力范围运行；
• 4.2、压缩机供油设置油压差、油位开关双重保 护，保证压缩机始终在供油充足的条件下运转；同时，机组设置有缺相保护、低压保护、过载保护、排气温度保护等三十多项保护，确保机组安全运行。

1、多压缩机均衡运转

• 1.1、机组控制系统内置智能均衡程序，能自动均衡各压缩机的运行时间和启停次数，使各压缩机实现等磨损运行，从而提高了整机的运行寿命。

2、无人值守机房

• 2.1、机组控制系统内置水泵连锁功能，机组启停运转时，能自动控制循环水泵、潜水泵的启停运转，不需人为操作水泵启停。
• 2.2、同时，可按星期对机组运转时间进行预设 定，机组每天按设定开机时间自行投入运转，到达停机设定的时间时，机组自动停机；
• 2.3、配合机组自身的运转调节和保护功能，可以实现无人值守机房，满足现代化的 楼宇控制的需要。

3、远程监控系统

• 3.1、图形动态方式显式运行数据，界面友好、直观，可远程对机组的运行数据进行存储、打印和在线处理，多机远程控制可同时控制8台机组主机。
• 3.2可通过INTERNET网将主机嵌入楼宇智能大厦BSA系统，可接入楼宇自动化管理系统。

4、机组群控系统

• 4.1、机组可以提供强大的群控系统，可以对多台主机、电动水阀、循环不泵、潜水水泵以及冷冻水主管供/回水温度，冷却水主管供/回水温度、累积主机运行时间、 膨胀水箱液位、压差旁通阀等进行智能控制。
• 4.2、根据端设备负荷的变化自动控制水泵、主机的启停和运行台数，并尽可能让整个机房系统运行在高效节能状态。
• 4.3、并且带 有智能化控制的系统接口，可与国际名牌厂家BAS智能化系统通讯（具RS485接口）

• 5.1、大屏幕的全中文液晶显示触摸屏人机交流界面更人性化，采用文字、图像和曲线等多种显示方式，多角度记录和显示机组的运行状态、各传感器状态、各阀门状态以及运行参数，可以实现对机组的全面监控。

                                   地源热泵工作原理图

                                水源热泵工作原理图
